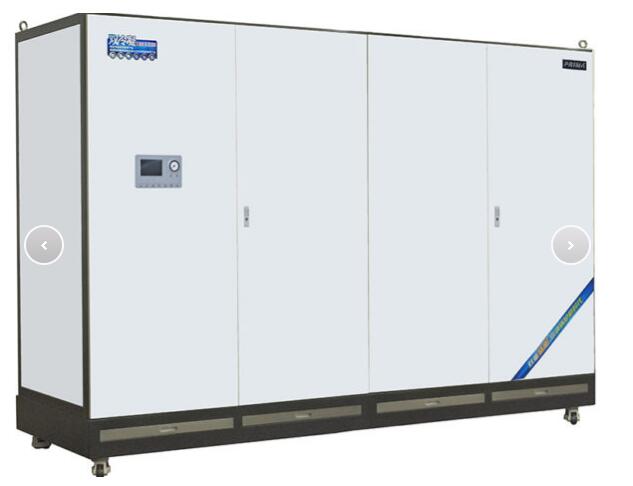

陜西燃?xì)忮仩t冷凝式燃?xì)饽K爐特點：
◆ **冷凝技術，熱效率高達105%；
◆ 體積小巧，上下層疊式設計，.小化占地；
◆ 模塊積木化組合，分級啟動，按需供熱；
◆ 特有的金屬濾網配風底座，方便清潔維護；
◆ 比例電磁閥，雙重防漏氣，精銳調控，靜音運行；
◆ 一周智能定時，舒適溫度自由掌控；
◆ 群控系統，雙重智能保障運行；
◆ 全封閉式結構，IP65級防護；
◆ 嚴謹?shù)墓I(yè)外觀搭配典雅的藝術色彩；
◆ 超大液晶顯示，至尊品位。
2400kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK2400-PRM |
|
額定熱功率 |
kW Kcal/h |
2400 206.4×104 |
|
.小輸出熱功率 |
kW |
720 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12 T額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
.大出力小時耗氣量 |
Nm3/h |
235.3 |
|
熱平衡小時耗氣量 |
Nm3/h |
70.6 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
21600～54000 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
.高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
67.4 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
72.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
4320 |
|
單機總質量 |
kg |
2100 |
|
外形尺寸（長*寬*高） |
mm |
4500×1045×2970 |
|
進(回)水/出水管（DN) |
mm |
3組DN80/DN80 |
|
燃?xì)饪冢―N) |
mm |
3組 DN65 |
|
排煙管（DN) |
mm |
Φ250×6 |
|
冷凝水管（DN） |
mm |
DN25 |
1200kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK1200-PRM |
|
額定熱功率 |
kW Kcal/h |
1200 103.2×104 |
|
小輸出熱功率 |
kW |
360 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12 T額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
.大出力小時耗氣量 |
Nm3/h |
117.6 |
|
熱平衡小時耗氣量 |
Nm3/h |
35.3 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
10800～27000 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
33.7 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
36.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
2160 |
|
單機總質量 |
kg |
1100 |
|
外形尺寸（長*寬*高） |
mm |
3000×1055×2210 |
|
進(回)水/出水管（DN) |
mm |
2組（法蘭）DN65/DN65 |
|
燃?xì)饪冢―N) |
mm |
2組 DN65 |
|
排煙管（DN) |
mm |
Φ200×4 |
|
冷凝水管（DN） |
mm |
DN25 |
900kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK900-PRM |
|
額定熱功率 |
kW Kcal/h |
900 77.4×104 |
|
小輸出熱功率 |
kW |
270 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12 T額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
88.2 |
|
熱平衡小時耗氣量 |
Nm3/h |
26.5 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
8100～20250 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
25.3 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
27.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
1620 |
|
單機總質量 |
kg |
910 |
|
外形尺寸（長*寬*高） |
mm |
2250×1035×2300 |
|
進(回)水/出水管（DN) |
mm |
1組 DN65/DN65 1組 DN50/DN50 |
|
燃?xì)饪冢―N) |
mm |
1組DN40/1組DN65 |
|
排煙管（DN) |
mm |
Φ200×3 |
|
冷凝水管（DN） |
mm |
DN25 |
800kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK800-PRM |
|
額定熱功率 |
kW Kcal/h |
800 68.8×104 |
|
小輸出熱功率 |
kW |
240 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12 T額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
78.4 |
|
熱平衡小時耗氣量 |
Nm3/h |
23.5 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
7200～18000 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
22.5 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
24.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
1440 |
|
單機總質量 |
kg |
880 |
|
外形尺寸（長*寬*高） |
mm |
1500×1045×2930 |
|
進(回)水/出水管（DN) |
mm |
1組DN80/DN80 |
|
燃?xì)饪冢―N) |
mm |
2組DN65 |
|
排煙管（DN) |
mm |
Φ250×2 |
|
冷凝水管（DN） |
mm |
DN25 |
600kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK600-PRM |
|
額定熱功率 |
kW Kcal/h |
600 51.6×104 |
|
小輸出熱功率 |
kW |
180 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12T 額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
58.8 |
|
熱平衡小時耗氣量 |
Nm3/h |
17.6 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
5400～13500 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
16.9 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
18.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
1080 |
|
單機總質量 |
kg |
560 |
|
外形尺寸（長*寬*高） |
mm |
1500×1055×2300 |
|
進(回)水/出水管（DN) |
mm |
DN65/DN65 |
|
燃?xì)饪冢―N) |
mm |
DN65 |
|
排煙管（DN) |
mm |
Φ200×2 |
|
冷凝水管（DN） |
mm |
DN25 |
400kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK400-PRM |
|
額定熱功率 |
kW Kcal/h |
400 34.4×104 |
|
小輸出熱功率 |
kW |
120 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12T 額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
39.2 |
|
熱平衡小時耗氣量 |
Nm3/h |
11.8 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
3600～9000 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
12.0 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
18.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
720 |
|
單機總質量 |
kg |
420 |
|
外形尺寸（長*寬*高） |
mm |
1500×1035×1700 |
|
進(回)水/出水管（DN) |
mm |
DN65/DN65 |
|
燃?xì)饪冢―N) |
mm |
DN65 |
|
排煙管（DN) |
mm |
Φ200×2 |
|
冷凝水管（DN） |
mm |
DN25 |
300kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK300-PRM |
|
額定熱功率 |
kW Kcal/h |
300 25.8×104 |
|
小輸出熱功率 |
kW |
90 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12T 額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
29.4 |
|
熱平衡小時耗氣量 |
Nm3/h |
8.8 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
2700～6750 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
8.4 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
9.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
540 |
|
單機總質量 |
kg |
380 |
|
外形尺寸（長*寬*高） |
mm |
750×1030×2300 |
|
進(回)水/出水管（DN) |
mm |
DN50/DN50 |
|
燃?xì)饪冢―N) |
mm |
DN40 |
|
排煙管（DN) |
mm |
Φ200×2 |
|
冷凝水管（DN） |
mm |
DN25 |
200kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK200-PRM |
|
額定熱功率 |
kW Kcal/h |
200 17.2×104 |
|
小輸出熱功率 |
kW |
60 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12T 額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
19.6 |
|
熱平衡小時耗氣量 |
Nm3/h |
8.9 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
1800～4500 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
5.6 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
6.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
360 |
|
單機總質量 |
kg |
220 |
|
外形尺寸（長*寬*高） |
mm |
775×1000×1550 |
|
進(回)水/出水管（DN) |
mm |
DN50/DN50 |
|
燃?xì)饪冢―N) |
mm |
DN40 |
|
排煙管（DN) |
mm |
Φ200×2 |
|
冷凝水管（DN） |
mm |
DN20 |
100kW冷凝式燃?xì)饽K爐
|
名稱 |
單位 |
型 號 / 參 數 N5PK100-PRM |
|
額定熱功率 |
kW Kcal/h |
100 8.6×104 |
|
小輸出熱功率 |
kW |
30 |
|
熱效率(相對于低位熱值) |
% |
98～105% |
|
適用燃?xì)夥N類、壓力 |
pa |
天然氣種類： 10T、12T 額定燃?xì)鈮毫?000pa 適合燃?xì)鈮毫Ψ秶?600～5000pa |
|
大出力小時耗氣量 |
Nm3/h |
9.8 |
|
熱平衡小時耗氣量 |
Nm3/h |
2.9 |
|
參考供暖面積 (設計熱負荷指標100~40W/m2) |
m2 |
900～2250 |
|
燃?xì)忾y比例調節范圍 |
% |
30～百分之100 |
|
高出水/回水溫度 |
℃ |
海拔高度小于1000米.高出水溫度： 90℃ / 70℃ |
|
產熱水能力（△t=30℃) |
m3/h |
2.8 |
|
適合的工作水壓/.大承載壓力 |
Mpa |
工作水壓范圍：0.08～0.80 Mpa / .大承壓：1.3 Mpa |
|
排煙溫度 |
℃ |
1、 當回水溫度70℃時，排煙溫度＜65℃； 2、 當回水溫度60℃時，排煙溫度＜55℃； 3、 當回水溫度50℃時，排煙溫度＜45℃； |
|
冷凝水流量 (出/回水溫度:50℃-30℃) |
kg/h |
3.0 |
|
工作噪音/防水保護等級 |
dB |
分貝 ≤50 dB / IP65 |
|
電源性質 |
V/Hz |
～220V / 50Hz |
|
額定電功率 |
w |
180 |
|
單機總質量 |
kg |
120 |
|
外形尺寸（長*寬*高） |
mm |
755×680×1550 |
|
進(回)水/出水管（DN) |
mm |
DN40/DN40 |
|
燃?xì)饪冢―N) |
mm |
DN40 |
|
排煙管（DN) |
mm |
Φ200 |
|
冷凝水管（DN） |
mm |
DN20 |
